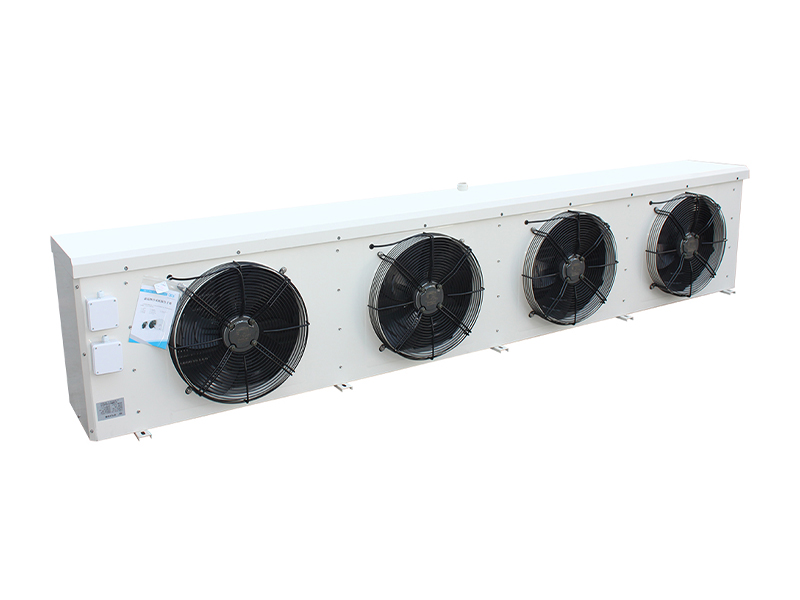

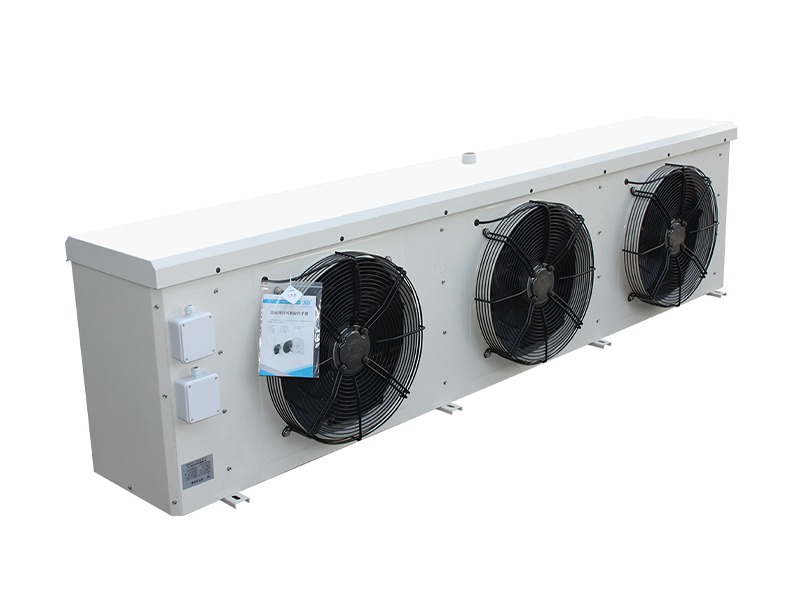

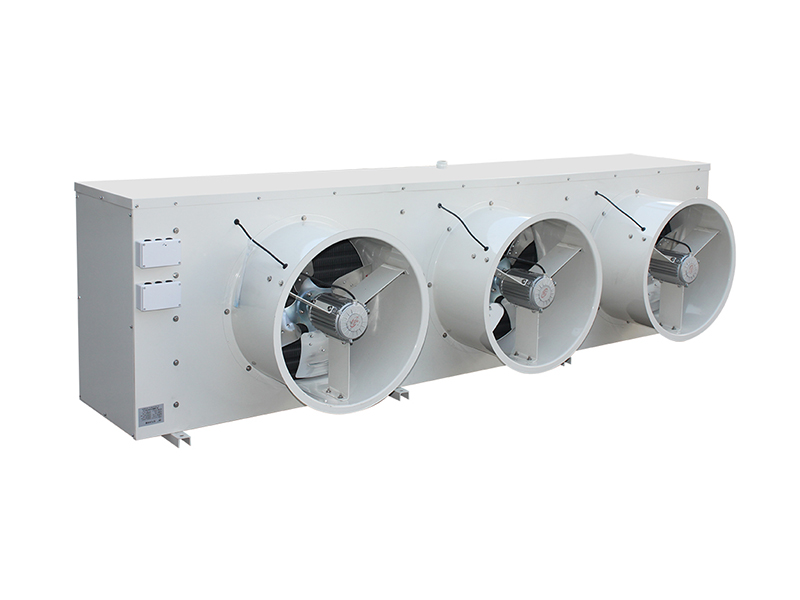

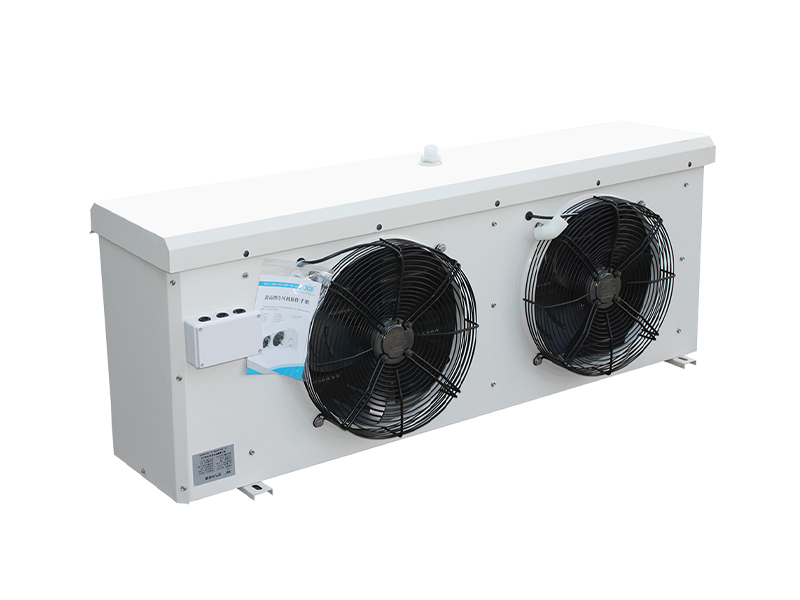

تبخیر کننده یخ زدایی eletrical دستگاه های خنک کننده مناسب برای امکانات مختلف ذخیره سازی سرد ، متوسط و کوچک (مانند مواد غذایی منجمد و حفظ ذخیره سازی) است. کولر آب یخ زدگی برقی به سه شکل ارائه می شود: انواع DL ، DD و DJ که برای ذخیره سازی سرد با دمای مختلف مناسب هستند.
این سری از محصولات دارای ویژگی های زیر است :
structure ساختار عقلانی ، حتی توزیع یخبندان و راندمان زیاد تبادل گرما.
○ پوشش بیرونی از صفحات فولادی با کیفیت بالا ساخته شده است ، با پوشش سطح برای مقاومت در برابر خوردگی ، با ظاهری زیبا.
motors موتورهای مخصوص فن ، سر و صدای کم ، جریان هوای بزرگ و عملکرد صاف را تضمین می کنند.
steelge استیل ضدزنگ بخاری های الکتریکی لوله ای U شکل با خاصیت عایق قوی در باله ها وارد می شوند و از زمان یخ زدگی کوتاه و نتایج عالی اطمینان می دهند.
state مواد پوشش را می توان با استفاده از ورق های آلومینیومی برجسته یا فولاد ضد زنگ با توجه به نیاز مشتری سفارشی کرد.
cool کولر هوا تحت فشار 2.8 مگاپاسکال قرار می گیرد تا از ثبات محصول در طول استفاده اطمینان حاصل کند .
سقف دL کولر هوای درجه حرارت بالا نصب شده است
مدل | Ref. ظرفیت (kW) | منطقه خنک کننده (㎡) | فاصله | هوادار | بخاری یخچال | |||||||
qty | قطر تیغه (میلی متر) | حجم هوا (m³/h) | فشار (Pبوها) | قدرت (W) | منبع تغذیه | سیم پیچ (kW) | تابه آب (kW) | منبع تغذیه | ||||
DL-2.1/10 | 2.1 | 10 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz 1PH/3PH | 0.8 | 0.8 | 220V 50Hz 1PH |
DL-3.1/15 | 3.1 | 15 | 2 | 300 | 2*2000 | 60 | 2*85 | 1 | 1.0 | |||
DL-4.2/20 | 4.2 | 20 | 2 | 350 | 2*2700 | 90 | 2*180 | 1.1 | 1.1 | |||
DL-5.2/25 | 5.2 | 25 | 2 | 350 | 2*2700 | 90 | 2*180 | 380 ولت 50Hz 3PH | 1.2 | 1.2 | ||
DL-8.2/40 | 8.2 | 40 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-11.5/55 | 11.5 | 55 | 2 | 400 | 2*4000 | 100 | 2*230 | 3.4 | 1.7 | |||
DL-16.7/80 | 16.7 | 80 | 2 | 500 | 2*6600 | 125 | 2*460 | 3.6 | 1.8 | |||
DL-22.0/105 | 22 | 105 | 2 | 500 | 2*6600 | 125 | 2*460 | 5.7 | 1.9 | |||
DL-25.8/125 | 25.8 | 125 | 3 | 500 | 3*6600 | 125 | 3*460 | 8 | 2.0 | |||
DL-35.6/160 | 33.6 | 160 | 3 | 500 | 3*6600 | 125 | 3*460 | 8.4 | 2.1 | |||
DL-38.7/185 | 38.7 | 185 | 4 | 500 | 4*6600 | 125 | 4*460 | 8.8 | 2.2 | |||
DL-44.0/210 | 44 | 210 | 4 | 500 | 4*6600 | 125 | 4*460 | 9.6 | 2.4 | |||
DL-52.9/260 | 52.9 | 260 | 2 | 600 | 2*10000 | 200 | 2*1100 | 14 | 2.0 | |||
DL-67.2/330 | 67.2 | 330 | 3 | 600 | 3*10000 | 200 | 3*1500 | 14.7 | 2.1 | |||
DL-83.4/410 | 83.4 | 410 | 3 | 600 | 3*10000 | 200 | 3*1500 | 15.4 | 2.2 |
توجه: داده های موجود در جدول بر اساس استفاده از مبرد R22 ، در T (کتابخانه) = 0 ℃ ، λt = 10 است.
DD جفeiling Type Cooler Air Cooler
مدل | Ref. ظرفیت (kW) | منطقه خنک کننده (㎡) | فاصله | هوادار | بخاری یخچال | |||||||
qty | قطر تیغه (میلی متر) | حجم هوا (m³/h) | فشار (PA) | قدرت (W) | منبع تغذیه | سیم پیچ (kW) | تابه آب (kW) | منبع تغذیه | ||||
DD-1.4/7 | 1.4 | 7 | 6 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz LPH/3PH | 0.8 | 0.8 | 220V 50Hz 1PH |
DD-2.35/12 | 2.35 | 12 | 2 | 300 | 2 × 2000 | 60 | 2x85 | 1.0 | 1.0 | |||
DD-3.0/15 | 3.0 | 15 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 1.1 | 1.1 | |||
DD-4.0/22 | 4.0 | 22 | 2 | 350 | 2 × 2700 | 90 | 2x180 | 380 ولت 50Hz 3PH | 1.2 | 1.2 | ||
DD-6.0/30 | 6.0 | 30 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-8.0/40 | 8.0 | 40 | 2 | 400 | 2 × 4000 | 100 | 2x230 | 3.4 | 1.7 | |||
DD-12.0/60 | 12.0 | 60 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 5.4 | 1.8 | |||
DD-15.9/80 | 15.9 | 80 | 2 | 500 | 2 × 6600 | 125 | 2x460 | 7.1 | 1.9 | |||
DD-20.0/100 | 20.0 | 100 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.0 | 2.0 | |||
DD-24.0/120 | 24.0 | 120 | 3 | 500 | 3 × 6600 | 125 | 3x460 | 10.5 | 2.1 | |||
DD-28.0/140 | 28.0 | 140 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 11.0 | 2.2 | |||
DD-32.1/160 | 32.1 | 160 | 4 | 500 | 4 × 6600 | 125 | 4x460 | 12.0 | 2.4 | |||
DD-37.4/200 | 37.4 | 200 | 2 | 600 | 10000 2 | 200 | 2x1500 | 16.0 | 2.0 | |||
DD-46.8/250 | 46.8 | 250 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 16.8 | 2.1 | |||
DD-56.2/310 | 56.2 | 310 | 3 | 600 | 3 × 10000 | 200 | 3x1500 | 17.6 | 2.2 |
توجه: داده های موجود در جدول بر اساس استفاده از مبرد R22 ، در T (کتابخانه) = 0 ℃ ، λt = 10 است.
DJ Ceily Type Cooler Air با دمای پایین
مدل | Ref. ظرفیت (KW) | منطقه خنک کننده (㎡) | فاصله | هوادار | بخاری یخچال | |||||||
qty | قطر تیغه (میلی متر) | حجم هوا (m³/h) | فشار (PA) | قدرت (W) | منبع تغذیه | سیم پیچ (KW) | تابه آب (kW) | منبع تغذیه | ||||
DJ-0.85/5 | 0.85 | 5 | 4.5 | 1 | 350 | 2700 | 90 | 180 | 220V/380V 50Hz LPH/3PH | 1 | 1 | 220V 50Hz 1PH |
DJ-1.3/10 | 1.3 | 10 | 2 | 300 | 2 × 2000 | 60 | 2 × 85 | 1.1 | 1.1 | |||
DJ-2.3/15 | 2.3 | 15 | 2 | 350 | 2 × 2700 | 90 | 2 × 180 | 1.2 | 1.2 | |||
DJ-4.0/20 | 4.0 | 20 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 380 ولت 50Hz 3PH | 3.4 | 1.7 | ||
DJ-5.1/30 | 5.1 | 30 | 2 | 400 | 2 × 4000 | 100 | 2 × 230 | 3.4 | 1.7 | |||
DJ-7.8/40 | 7.8 | 40 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 5.4 | 1.8 | |||
DJ-9.5/55 | 9.5 | 55 | 2 | 500 | 2 × 6600 | 125 | 2 × 460 | 7.6 | 1.9 | |||
DJ-12.8/70 | 12.8 | 70 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.0 | 2.0 | |||
DJ-15.7/85 | 15.7 | 85 | 3 | 500 | 3 × 6600 | 125 | 3 × 460 | 10.5 | 2.1 | |||
DJ-18.5/100 | 18.5 | 100 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 11 | 2.2 | |||
DJ-21.6/115 | 21.6 | 115 | 4 | 500 | 4 × 6600 | 125 | 4 × 460 | 12 | 2.4 | |||
DJ-23.8/140 | 23.8 | 140 | 2 | 600 | 10000 2 | 200 | 2 × 1500 | 16.0 | 2.0 | |||
DJ-29.0/170 | 29 | 170 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 16.8 | 2.1 | |||
DJ-35.9/210 | 35.9 | 210 | 3 | 600 | 3 × 10000 | 200 | 3 × 1500 | 17.6 | 2.1 |
توجه: داده های موجود در جدول بر اساس استفاده از مبرد R22 ، در t (کتابخانه) = 0 ℃ ، λt = 10

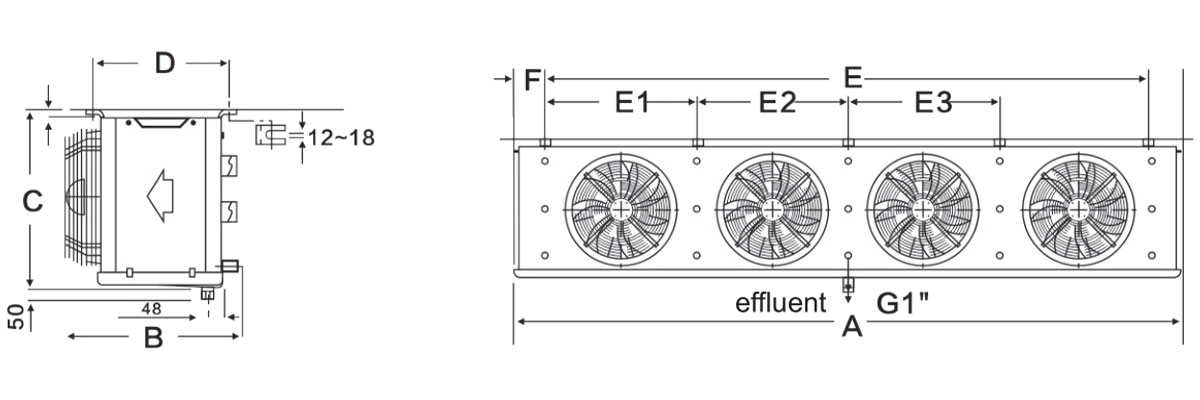

ابعاد خارجی و ابعاد نصب کولرهای هوای نصب شده سقف
مدل | A | شرح | C | D | اشمیه | E1 | E2 | E3 | ج | لوله ورودی (φ mm) | نای برگشت (φ mm) | تخلیه |
DL-2.1/10 | 760 | 390 | 460 | 240 | 530 | / | / | / | 80 | 12 | 22 | G1 " |
DD-1.4/7 | ||||||||||||
DL-3.1/15 | 1010 | 390 | 460 | 240 | 780 | / | / | / | ||||
DD-2.35/12 | ||||||||||||
DJ-1.2/7 | ||||||||||||
DL-4.2/20 | 1160 | 350 | 465 | 240 | 930 | / | / | / | ||||
DD-3.0/15 | ||||||||||||
DJ-1.32/10 | ||||||||||||
DL-5.2/25 | 1310 | 430 | 460 | 310 | 1080 | / | / | / | 12 | 22 | ||
DD-4.0/22 | ||||||||||||
DJ-2.3/15 | ||||||||||||
DL-8.2/40 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | 16 | 25 | ||
DD-6.0/30 | ||||||||||||
DJ-4.0/20 | ||||||||||||
DL-11.5/55 | 1535 | 530 | 580 | 375 | 1280 | 625 | 655 | / | ||||
DD-8.0/40 | ||||||||||||
DJ-5.1/30 | ||||||||||||
DL-16.7/80 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | 95 | 19 | 38 | |
DD-12.0/60 | ||||||||||||
DJ-7.8/40 | ||||||||||||
DL-22.0/105 | 1795 | 690 | 680 | 450 | 1530 | 750 | 780 | / | ||||
DD-15.9/80 | ||||||||||||
DJ-9.5/55 | ||||||||||||
DL-25.8/125 | 2275 | 690 | 680 | 450 | 2010 | 660 | 660 | 690 | 38 | G1.5 " | ||
DD-20.0/100 | ||||||||||||
DJ-12.8/70 | ||||||||||||
DL-35.6/160 | 2695 | 690 | 680 | 450 | 2430 | 800 | 800 | 830 | ||||
DD 24.0/120 | ||||||||||||
DJ-15.7/85 | ||||||||||||
DL-38.5/185 | 3095 | 690 | 680 | 450 | 2830 | 700 | 700 | 730 | 25 | 50 | ||
DD-28.0/140 | ||||||||||||
DJ-18.5/100 | ||||||||||||
DL-44.0/210 | 3495 | 690 | 680 | 450 | 3230 | 800 | 800 | 830 | ||||
DD-32.1/160 | ||||||||||||
DJ-21.6/115 | ||||||||||||
DL-52.5/260 | 2200 | 980 | 890 | 605 | 1950 | 950 | 1000 | / | ||||
DD-37.4/200 | ||||||||||||
DJ-23.8/140 | ||||||||||||
DL-67.2/330 | 2700 | 980 | 890 | 605 | 2450 | 800 | 800 | 850 | ||||
DD-46.8/250 | ||||||||||||
DJ-29.0/170 | ||||||||||||
DL-83.4/410 | 3190 | 980 | 890 | 605 | 2930 | 960 | 960 | 1010 | ||||
DD-56.2/310 | ||||||||||||
DJ-35.9/210 |
